תרשים זרימה פונקציונאלי בבדיקות תוכנה

תרשים זרימה נועד בעיקר לפשט תהליך עבודה או מערכתי לידי פעולות, תנאים ושאילתות בצורה פשוטה. ככה שבמקום לקרוא הסברים ומלל רב, על ידי הסתכלות דיאגרמית ניתן לראות בצורה קלה את השלבים והיישויות המטפלות בכל שלב, ואיך המידע עובר מישות לישות.

הצורות העיקריות שאתם צריכים לדעת

עיגול – מציין את תחילת התהליך או סופו.

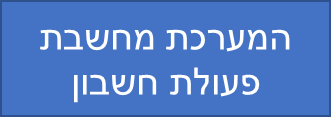

מלבן – מציין פעולה או תהליך.

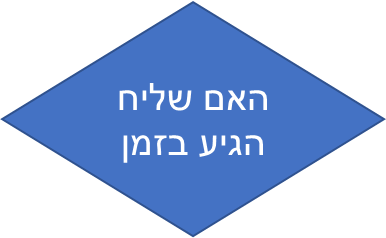

מעוין – צומת החלטה

מקבילית – תהליך קלט או פלט לדוג'

גליל – מציין מס"ד נתונים

יש מספר תרשמי זרימה – כאלה המציינים את תהליך העבודה בצורה פונקציונאלית, ויש תרמי זרימה לפי מסלולי יישויות.

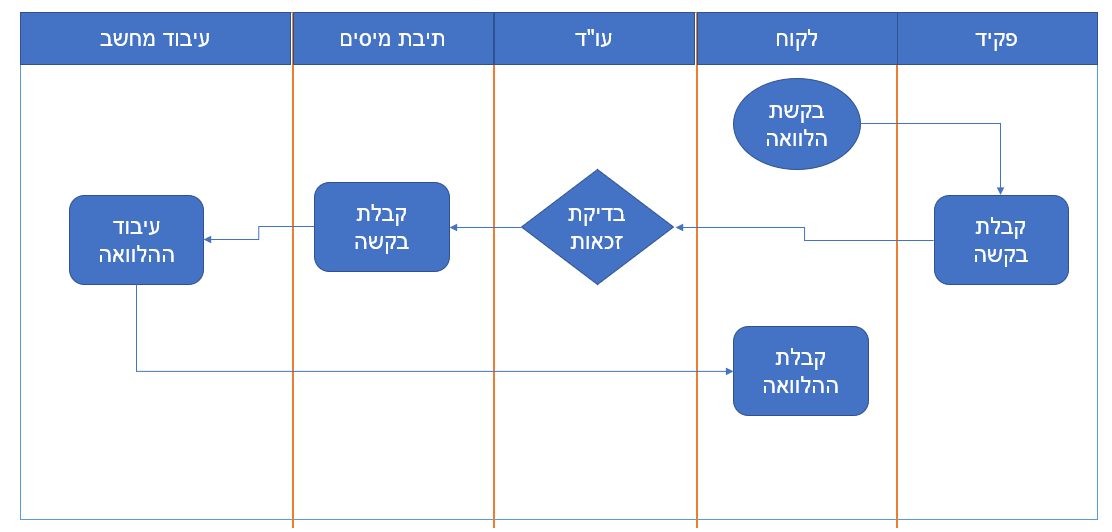

להלן דוג' לתרשים פשוט – לבקשה ועיבוד הללואה של לקוח

כשאנחנו קוראים את תרשמי הזרימה, נחפש את הכשלים הלוגיים שיכולים להוביל אותנו בתרשים, לדוגא מעלה, מה קורה אם אין זכאות להלוואה, איך הלקוח יקבל את ההודעה, אין התייחסות בדוג' זו לתהליכי כשל של הלוואה אצל העו"ד הבודק או בתיבת המסים או פלטי המערכת המחשב. כלומר כבר דרך התרשים ניתן לייצר את מפרטי הבדיקות וגם לחפש כשל לוגי וטגני לבעיות ביישום הפרויקט.
